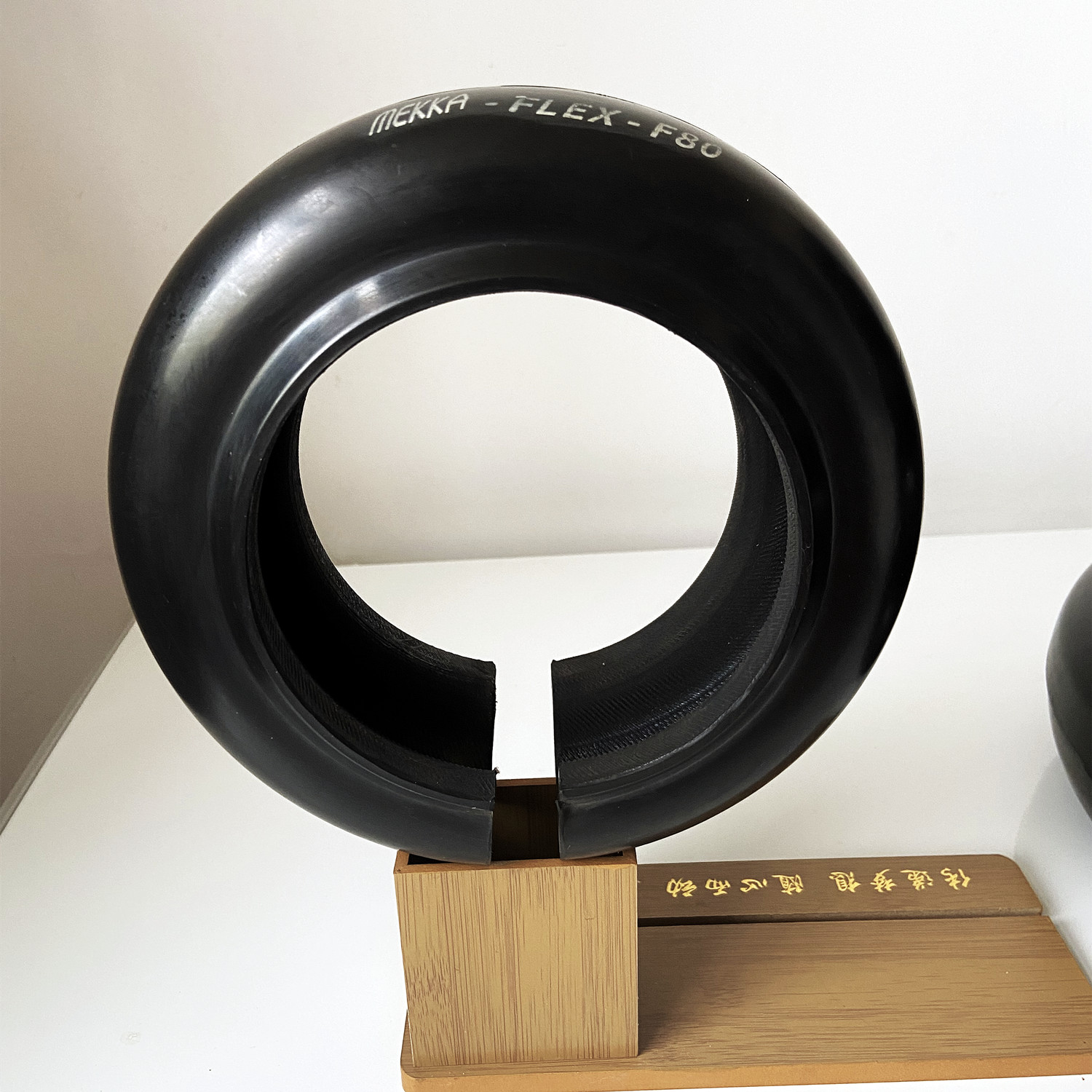

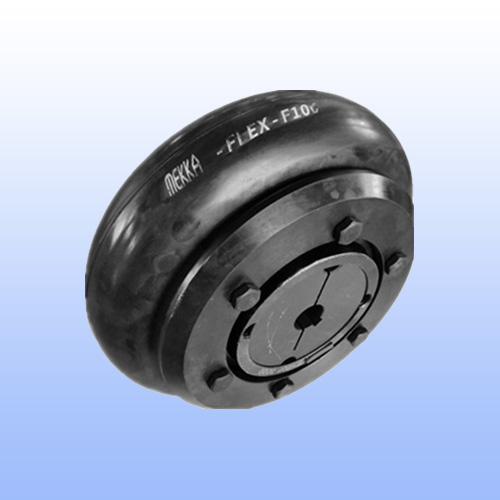

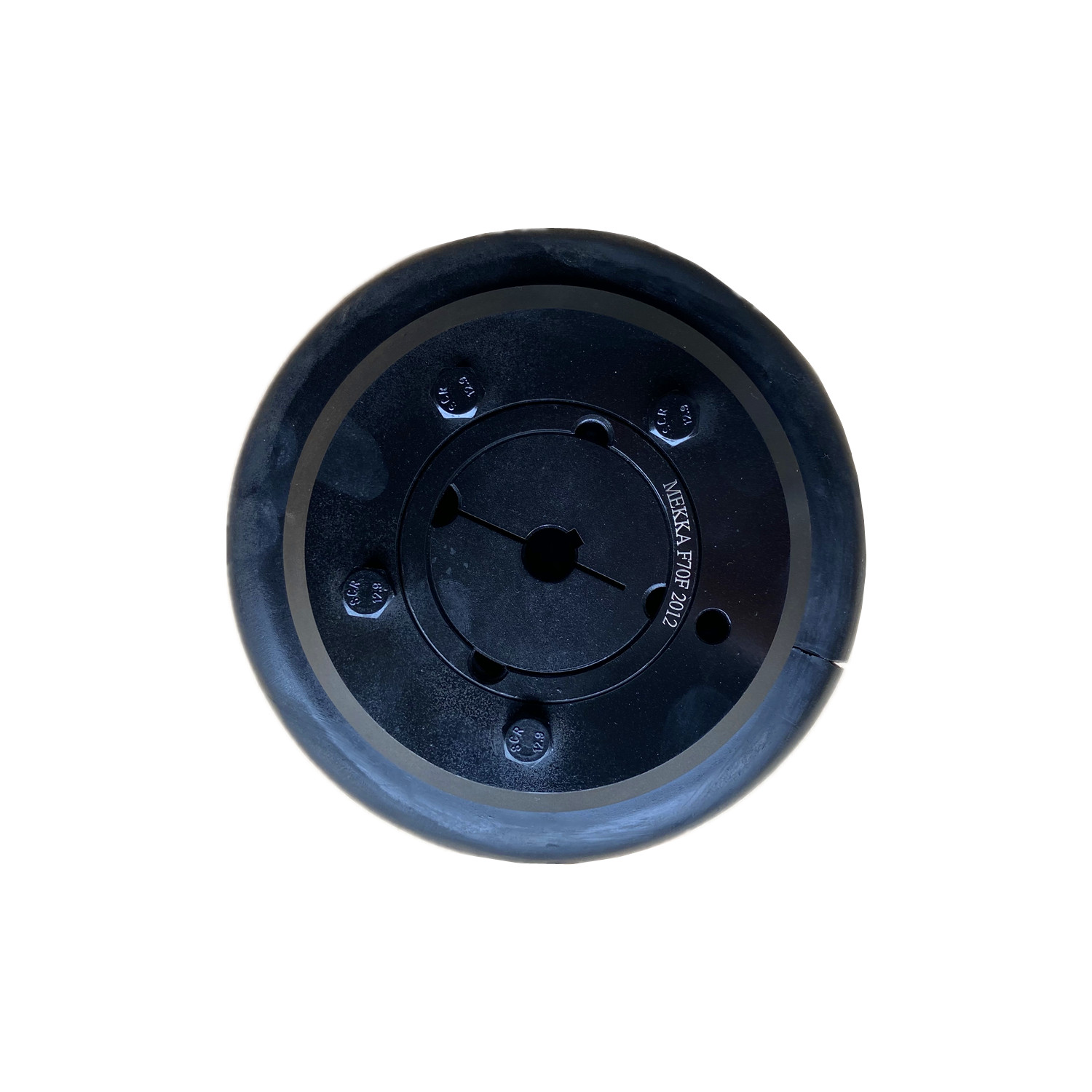

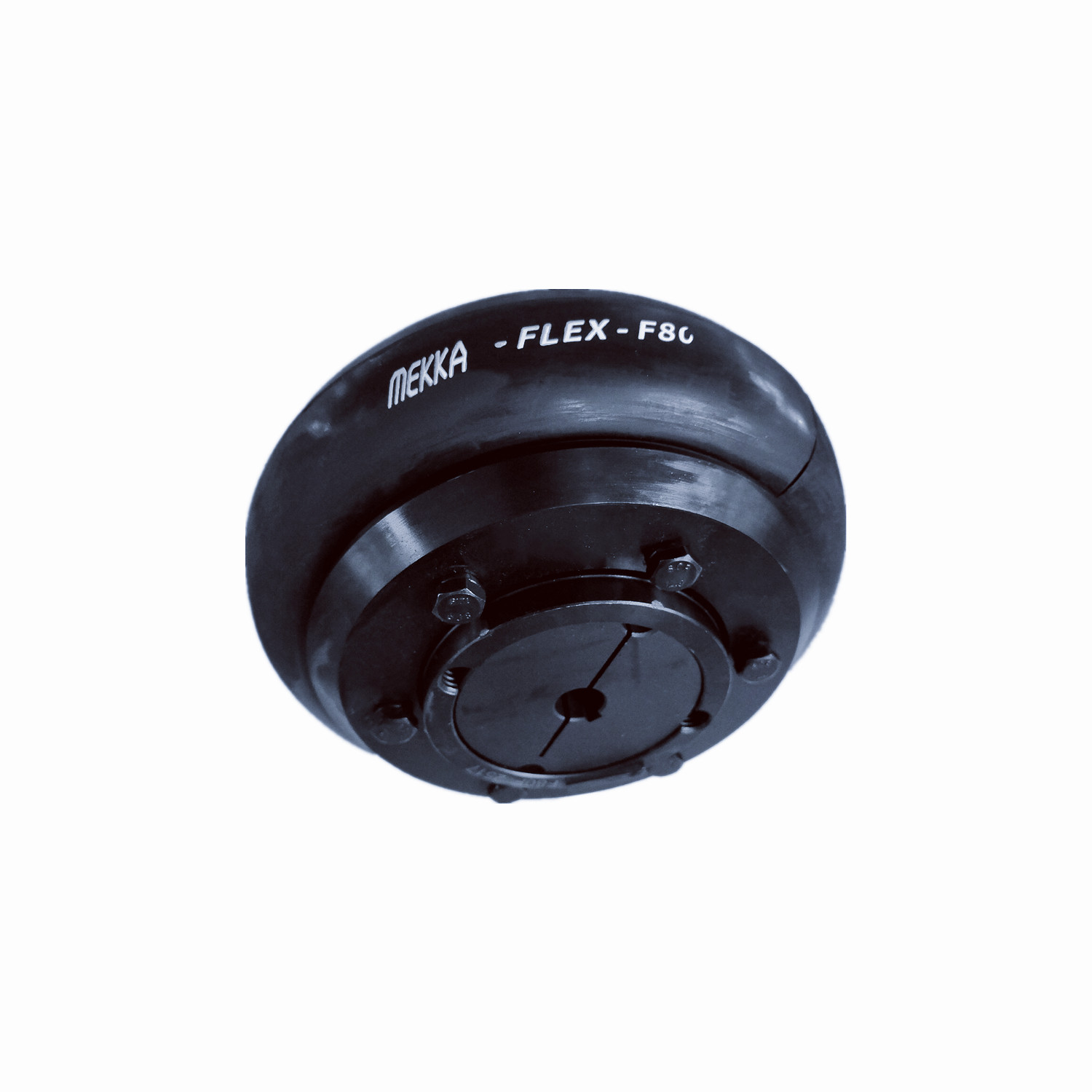

Mekkaflex®轮胎联轴器

Mekkaflex®轮胎联轴器具有理想联轴器的一切优点，包括锥套固定。玫卡®轮胎联轴器是一种“扭转弹性”联轴器，可提供通用联轴器，可选择法兰组合件以适应各种用途。

在线咨询 18930788363

产品详情

法兰按F或H锥套配合或者按规定规格孔径提供。

增添一种定位器法兰，即可将联轴器应用于连接具有标准轴端间距的两根轴上，便于泵的维护和保养。

Mekkaflex®轮胎联轴器可以装配到各平面上同时存在极大不对准度的两根轴上而不致对邻近的轴承施加不应有的负荷，具有优导减震性能的柔性轮胎减少了震动和扭转震荡。

我们供应的Mekkaflex®轮胎由天然橡胶复合料制成，用于环境温度介于-50摄氏度与+50摄氏度之间，而氯丁橡胶复合料用于诸如油脂污染的不利环境，当要求具有防火和抗静电性能时，也应采用氯丁橡胶复合料。

Mekkaflex®轮胎联轴器优点

不需要润滑，减少成本；

目视检查轮胎磨损情况，方便客户在方便的时间更换；更换轮胎时，电动机和机器不受干扰；

允许较大的不对准度：角度位移4度，平行位移可高达6mm,轴向位移可达8mm；

吸震性能好；

由于轮胎有不同的刚度可选，能很好的解决扭转震动问题；

采用锥套固定和短锥套，结构紧凑；

不受间隙束缚，可作反向驱动。

表1：轮胎物理特性

特性	联轴器规格
	F40	F50	F60	F70	F80	F90	F100	F110	F120	F140	F160		F180	F200	F220		F250
最高转速转/分	4500	4500	4000	3600	3100	3000	2600	2300	2050	1800	1600		1500	1300	1100		1000
额定扭矩牛顿米	24	66	127	250	375	500	675	875	1330	2325	3770		6270	9325	11600		14675
最大扭矩牛顿米	64	160	318	487	759	1096	1517	2137	3547	5642	9339		16455	23508	33125		42740
扭转刚度牛顿米	5	13	26	41	63	91	126	178	296	470	778		1371	1959	2760		3562
最大平行不对准度	1.1	1.3	1.6	1.9	2.1	2.4	2.6	2.9	3.2	3.7	4.2		4.8	5.3	5.8		6.6
质量千克	0.1	0.3	0.5	0.7	1	1.1	1.1	1.4	2.3	2.6	3.4		7.7	8	10		15
共振因数	7	7	7	7	7	7	7	7	7	7	7		7	7	7		7
减震系数	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9		0.9	0.9	0.9		0.9
最大扭矩值应视为短时超载的额定扭矩值，用于直接起动类的工作条件。

表2：工况系数
特殊情形当应用于有明显冲击、振动和扭转震动的场合，以及用于往复式机器，例如内燃机、活塞式泵和压缩机，请提供相关信息给我公司以便分析						驱动装置类型
						电动机/汽轮机						内燃机/蒸汽机/水轮机
						每日工作小时数						每日工作小时数
被驱动的机器类型						10及10以下		10至16		16以上		10及10以下		10至16		16以上
1级搅拌机、酿酒机械、离心式压缩机和泵、皮带运输机、功率计、轴系、高达7.5千瓦的扇风机、鼓风机、发电机						0.8		0.9		1		1.3		1.4		1.5
2级粘土加工机械、一般机床、造纸厂打浆机与卷纸机、转子泵、橡胶挤出机、旋转筛、纺织机械、船舶螺旋桨及功率高达7.5千瓦的扇风机						1.3		1.4		1.5		1.8		1.9		2
3级斗士升降机、冷却塔扇风机、活塞式压缩机与泵、铸造机械、金属压机、造纸厂压光机，锤击式粉碎机，压缩与磨浆机，橡胶压光机、粉碎机与正排量鼓风机						1.8		1.9		2		2.3		2.4		2.5
4级往复式运输机、回转式破碎机、球磨机、砾磨机、棒材轧机、密封式混炼器与磨机以及振动筛						2.3		2.4		2.5		2.8		2.9		3

表3：额定功率(KW)

	联轴器规格
速度转/分	F40	F50	F60	F70	F80	F90	F100	F110	F120	F140	F160	F180	F200	F220	F250
100	0.25	0.69	1.33	2.62	3.93	5.24	7.07	9.16	13.9	24.3	39.5	65.7	97.6	121	154
200	0.5	1.38	2.66	5.24	7.85	10.5	14.1	18.3	27.9	48.7	79	131	195	243	307
300	0.75	2.07	3.99	7.85	11.8	15.7	21.2	27.5	41.8	73	118	197	293	364	461
400	1.01	2.76	5.32	10.5	15.7	20.9	28.3	36.6	55.7	97.4	158	263	391	486	615
500	1.26	3.46	6.65	13.1	19.6	26.2	35.3	45.8	69.6	122	197	328	488	607	768
600	1.51	4.15	7.98	15.7	23.6	31.4	42.4	55	83.6	146	237	394	586	729	922
700	1.76	4.84	9.31	18.3	27.5	36.6	49.5	64.1	97.5	170	276	460	684	850	1076
720	1.81	4.98	9.57	18.8	28.3	37.7	50.9	66	100	175	284	473	703	875	1106
800	2.01	5.53	10.6	20.9	31.4	41.9	56.5	73.3	111	195	316	525	781	972	1229
900	2.26	6.22	12	23.6	35.3	47.1	63.6	82.5	125	219	355	591	879	1093	1383
960	2.41	6.63	12.8	25.1	37.7	50.3	67.9	88	134	234	379	630	973	1166	1475
1000	2.51	6.91	13.3	26.2	39.3	52.4	70.7	91.6	139	243	395	657	976	1215	1537
1200	3.02	8.29	16	31.4	47.1	62.8	84.8	110	167	292	474	788	1172
1400	3.52	9.68	18.6	36.6	55	73.3	99	128	195	341	553	919
1440	3.62	9.95	19.1	37.7	56.5	75.4	102	132	201	351	568	945
1600	4.02	11.1	21.3	41.9	62.8	83.8	113	147	223	390	632
1800	4.52	12.4	23.9	47.1	70.7	94.2	127	165	251	438
2000	5.03	13.8	26.6	52.4	78.5	105.5	141	183	279
2200	5.53	15.2	29.3	57.6	86.4	115	155	202
2400	6.03	16.6	31.9	62.8	94.2	126	170
2600	6.53	18	34.6	68.1	102	136	184
2800	7.04	19.4	37.2	73.3	110	147
2880	7.24	19.9	38.3	75.4	113	151
3000	7.54	20.7	39.9	78.5	118	157
3600	9.05	24.9	47.9	94.2

表4：B型，F型与H型玫卡轮胎联轴器法兰尺寸

产品目录册代码	规格	类型	轴套号	最大孔径	类型F及H			类型B		键上固定螺丝	O.D	FD	H	F	G*	M*	质量Kg	惯性kg㎡
产品目录册代码	规格	类型	轴套号	毫米	L	E	R*	L	E	键上固定螺丝	O.D	FD	H	F	G*	M*	质量Kg	惯性kg㎡
F40B	F40	B		30			29	33	22	M5	104	82				11	0.8	0.00074
F40F	F40	F	1008	25	33	22	29				104	82				11	0.8	0.00074
F40H	F40	H	1008	25	33	22	29				104	82				11	0.8	0.00074
F50B	F50	B		38			38	45	32	M5	133	100	79			12.5	1.2	0.00115
F50F	F50	F	1210	32	37.5	25	38				133	100	79			12.5	1.2	0.00115
F50H	F50	H	1210	32	37.5	25	38				133	100	79			12.5	1.2	0.00115
F60B	F60	B		45			38	55	38	M6	165	125	70			16.5	2.0	0.0052
F60F	F60	F	1610	42	41.5	25	38				165	125	103			16.5	2.0	0.0052
F60H	F60	H	1610	42	41.5	25	38				165	125	103			16.5	2.0	0.0052
F70B	F70	B		50				47	35	M10	187	142	80	50	13	11.5	3.1	0.009
F70F	F70	F	2012	50	43.5	32	42				187	142	80	50	13	11.5	3.1	0.009
F70H	F70	H	1610	42	42	25	38				187	142	80	50	13	11.5	3.0	0.009
F70FH	F70	FH	1610	42	37	25	42			M8	187	142	80	44.25	13	11.5	3.0	0.009
F80B	F80	B		63				55	42	M10	211	165	98	54	16	12.5	4.9	0.018
F80F	F80	F	2517	60	57.5	45	48				211	165	97	54	16	12.5	4.9	0.018
F80H	F80	H	2012	50	44.5	32	42				211	165	98	54	16	12.5	4.6	0.017
F80FH	F80	FH	2012	50	45.5	32	48			M8	211	165	98	52.75	16	12.5	4.6	0.017
F90B	F90	B		75				62.5	49	M12	235	187	112	60	16	13.5	7.1	0.032
F90F	F90	F	2517	60	58.5	45	48				235	187	108	60	16	13.5	7.0	0.031
F90H	F90	H	2517	60	58.4	45	48				235	187	108	60	16	13.5	7.0	0.031
F90FH	F90	FH	2517	60	58.5	45	48			M10	235	187	112	67.86	16	13.5	7.0	0.031
F100B	F100	B		80				69.5	56	M12	254	214	125	62	16	13.5	9.9	0.055
F100F	F100	F	3020	75	64.5	51	55				254	214	120	62	16	13.5	9.9	0.055
F100H	F100	H	2517	60	58.5	45	48				254	214	113	62	16	13.5	9.4	0.054
F100FH	F100	FH	2517	60	59.5	45	55			M10	254	214	125	68.86	16	13.5	9.4	0.054
F110B	F110	B		90				75.5	63	M12	279	232	128	62	16	12.5	12.5	0.081
F110F	F110	F	3020	75	63.5	51	55				279	232	134	62	16	12.5	11.7	0.078
F110H	F110	H	3020	75	63.5	51	55				279	232	134	62	16	12.5	11.7	0.078
F110FH	F110	FH	3020	75	64.5	51	55			M10	279	232	134	73.68	16	12.5	11.7	0.078
F120B	F120	B		100				84.5	70	M16	314	262	143	67	16	14.5	16.9	0.137
F120F	F120	F	3525	100	79.5	65	67				314	262	140	67	16	14.5	16.5	0.137
F120H	F120	H	3020	75	65.5	51	55				314	262	140	67	16	14.5	15.9	0.13
F120FH	F120	FH	3020	75	66.5	51	67			M12	314	262	140	77.18	16	14.5	15.9	0.13
F140B	F140	B		125				110.5	94	M20	359	312.5	180	73	17	16	22.2	0.254
F140F	F140	F	3525	100	81	65	67				359	312.5	180	73	17	16	22.3	0.255
F140H	F140	H	3525	100	81	65	67				359	312.5	180	73	17	16	22.3	0.255
F160B	F160	B		140				117	102	M20	402	348	197	78	19	15	35.8	0.469
F160F	F160	F	4030	115	91	76	80				402	348	197	78	19	15	32.5	0.380
F160H	F160	H	4030	115	91	76	80				402	348	197	78	19	15	32.5	0.380
F180B	F180	B		150				137	114	M20	470	396	205	94	19	23	49.1	0.871
F180F	F180	F	4535	125	112	89	89				470	396	205	94	19	23	42.2	0.847
F180H	F180	H	4535	125	112	89	89				470	396	205	94	19	23	42.2	0.847
F200B	F200	B		150				138	114	M20	508	432	205	103	19	24	58.2	1.301
F200F	F200	F	4535	125	113	89	89				508	432	205	103	19	24	53.6	1.281
F200H	F200	H	4535	125	113	89	89				508	432	205	103	19	24	53.6	1.281
F220B	F220	B		160				154.5	127	M20	562	472	224	118	20	27.5	79.6	2.142
F220F	F220	F	5040	125	129.5	102	92				562	472	224	118	20	27.5	72	2.104
F220H	F220	H	5040	125	129.5	102	92				562	472	224	118	20	27.5	72	2.104
F250B	F250	B		190				161.5	132	M20	628	532	254	125	25	29.5	104	3.505

未注明的尺寸以mm为单位

G*是为松开轮胎而需要将夹紧螺丝后退的量

R*是扳手空间，足供松紧轴上轴套和F40、F50及F60法兰上的卡环螺栓之用，用短扳手可减少此尺寸

M*是法兰间距之半，虽然两根轴的端部间距通常为M的两倍，但轴端有可能突出于法兰之外，因此轴端之间应该有充分空间，以允许端面浮动和两个轴线不对准

*质量和惯性数值是指有中等尺寸孔径的单个法兰而言，包括卡环、螺栓、垫圈和半个轮胎

表5：轴端之间的距离（DBSE）

	轴端之间的距离（DBSE）(mm)
规格	SM12		SM16				SM25						SM30				SM35
	80(100)		100		140		100		140		180		140		180		140		180
	最小	最大	最小	最大	最小	最大	最小	最大	最小	最大	最小	最大	最小	最大	最小	最大	最小	最大	最小	最大
F40	80	100	100	113	140	150
F50			100	116	140	156
F60			100	124	140	164
F70							100	114	140	154	180	194
F80							100	117	140	157	180	197
F90									140	158	180	198
F100													140	158	180	198
F110													140	156	180	196
F120																	140	160	180	200
F140																	140	163	180	203

表六：定位联轴器尺寸

定位器	Nom DBSE	规格	定位器锥套规格	最大孔径		锥套规格	最大孔径		A	B	C	D	E	F	G	H	J	K	L	M	S	T
定位器	Nom DBSE	规格	定位器锥套规格	mm	英寸	锥套规格	mm	英寸	A	B	C	D	E	F	G	H	J	K	L	M	S	T
SM12	80	F40	1210	32	1.25	1008	25	1	104	82	118	83	134	25	14	15	14	6	65	22	77	25
SM12	100	F40	1210	32	1.25	1008	25	1	104	82	118	83	140	25	14	15	14	22	77	22	77	25
SM16	100	F40	1615	42	1.625	1008	25	1	104	82	127	80	157	38	18	15	14	9	88	22	94	32
SM16	140	F40	1615	42	1.625	1008	25	1	104	82	127	80	187	38	18	15	14	9	128	22	134	32
SM16	100	F50	1615	42	1.625	1210	32	1.250	133	79	127	80	160	38	18	15	14	9	85	25	94	32
SM16	140	F50	1615	42	1.625	1210	32	1.250	133	79	127	80	200	38	18	15	14	9	125	25	134	32
SM16	100	F60	1615	42	1.625	1610	42	1.625	165	103	127	80	161	38	18	15	14	9	78	33	94	32
SM16	140	F60	1615	42	1.625	1610	42	1.625	165	103	127	80	201	38	18	15	14	9	118	33	134	32
SM25	100	F70	2517	60	2.5	2012	50	2	187	80	178	123	180	45	22	16	14	9	80	23	94	48
SM25	140	F70	2517	60	2.5	2012	50	2	187	80	178	123	220	45	22	16	14	9	120	23	174	48
SM25	180	F70	2517	60	2.5	2012	50	2	187	80	178	123	260	45	22	16	14	9	160	23	174	48
SM25	100	F80	2517	60	2.5	2517	60	2.5	211	95	178	123	193	45	22	16	14	9	78	25	94	48
SM25	140	F80	2517	60	2.5	2517	60	2.5	211	95	178	123	233	45	22	16	14	9	118	25	134	48
SM25	180	F80	2517	60	2.5	2517	60	2.5	211	95	178	123	273	45	22	16	14	9	158	25	174	48
SM25	140	F90	2517	60	2.5	2517	60	2.5	235	108	178	123	233	45	22	16	14	9	116	27	134	48
SM25	180	F90	2517	60	2.5	2517	60	2.5	235	108	178	123	273	45	22	16	14	9	156	27	174	48
SM30	140	F100	3020	75	3	3020	75	3	254	120	216	146	245	51	29	20	17	9	116	27	134	60
SM30	180	F100	3020	75	3	3020	75	3	254	120	216	146	285	51	29	20	17	9	156	27	174	60
SM30	140	F110	3020	75	3	3020	75	3	279	134	216	146	245	51	29	20	17	9	118	25	134	60
SM30	180	F110	3020	75	3	3020	75	3	279	134	216	146	285	51	29	20	17	9	158	25	174	60
SM35	140	F120+	3525	100	4	3525	100	4	314	140	248	178	272	63	34	20	17	9	114	29	134	80
SM35	180	F120+	3525	100	4	3525	100	4	314	140	248	178	312	63	34	20	17	9	154	29	174	80
SM35	140	F140	3525	100	4	3525	100	4	359	178	248	178	271	63	34	20	17	9	111	32	134	80
SM35	180	F140	3525	100	4	3525	100	4	359	178	248	178	312	63	34	20	17	9	151	32	174	80

+ 必须用“F”法兰以适配延伸器轴

DBSE 轴端之间的间距

Mekkaflex®轮胎联轴器---选型

工况系数：

从表2确定所要求的工况系数。

设计功率：

正常运行功率乘以工况系数即得设计功率，此数值即作为选择联轴器的依据

联轴器规格

参见表3，由相应的速度值横向寻找大于步骤2所要求的功率值。

孔径：

由表3或表4选择可以接纳所求孔径的法兰。

实例

求一个玫卡轮胎联轴器，用以从一台交流电动机传递45千瓦的功率至一台旋转筛。该电机的转速为1440转/分，旋转筛每日运行12小时。电动机轴的直径为60mm，旋转筛直径为55mm，要求用锥套锥锁设计。

由表2查得工况系数为1.4；

设计功率=45x1.4=63千瓦；

由表2中的1440转/分横向移目，查到超过步骤2所要求的63千瓦的第一功率值为75.4千瓦，所要求的联轴器规格为F90;

孔径：参阅表4可知，两根轴的直径都在所提供的联轴器孔径范围内。

Mekkaflex®轮胎联轴器--额定功率

订货说明：

法兰“H”,“F”和SM使用锥套，其规格列于法兰尺寸表中，锥套应独立订货，注明所要求的锥套孔径。

注：请特别注意“F”和“H”法兰中锥套的规格，因为这些锥套的规格会不一样。

“B”法兰有导向直孔。

延伸联轴器以组合形式供应，包括延伸轴、刚性法兰及附属螺丝、垫圈和轴键。玫卡法兰、轮胎、刚性法兰锥套以及主动与从动法兰锥套均需分别订货。

利用柔性轮胎连接轴与轴包括2个法兰、2个锥套（除非用标准孔径）及1个柔性轮胎

订货实例

Mekkaflex®轮胎联轴器F70BH包括1个F70B法兰，1个F70H法兰，1个1610锥套及1个F70轮胎

Mekkaflex®定位器轮胎联轴器包括有一个标准的轮胎联轴器，还有一个定位法兰和一个第三锥套。

订货实例

F110F/SM 30/140

2个110F法兰

1个F110柔性轮胎

1个SM30x140毫米定位器法兰

1个3020锥套用于适配电动机

1个3020x60毫米锥套

1个3030锥套以适配从动轴

Mekkaflex®延伸式轮胎联轴器

此设计包括一个玫卡轮胎联轴器（F40-F140规格）和一个延伸法兰，设计用于使它能在所连接的两根轴的任一轴上作轴向移动而不妨碍驱动机或被驱动机的位置；延伸联轴器主要设计用于轴端间标准距离为100,140,及180毫米的应用场合。

选择

用表1所示方法选择一个规格合适的轮胎联轴器，从表5第一栏往下看，找出所选联轴器的规格。

横向查看，直至找到能接纳所需轴端间距的数量为止。

记下所求延伸联轴器在栏首上的代号。

用表6核对，看所选延伸法兰/联轴器组合能否容纳机器轴的规格。
